JERRY-S-014-01 廣式月餅禮盒

STRUCTURE TO DECRYPT

JERRY-S-014-01

產品名稱：廣式月餅禮盒

材質：32ounce灰紙版、黑色紋格美術紙、特別色金+霧P、
           日本進口布紋紙、金屬小配件...

使用軟體：Illustrator CS

最近真的是忙翻了~~

不過還是得更新一下新東西供各位參考
這組月餅禮盒是所謂的精裝禮盒，也是業界所謂的濕裱盒...
作工煩雜，光弄一個打樣從刀模的設計到切割、貼盒、組裝成型...
就花了我二、三的工作天...噴膠吸到都快昏了....
不過還好切割紙材有機器設備，不然手現在應該抖到一個不行了
真的是用命再玩的工作...
以下的打樣照片還沒有設計面，只是先設計盒型結構。
客戶提供他想要的粗略想法，苦的可就是我們這些廉價勞工...

打樣階段的盒型，客戶還要送去提案.....

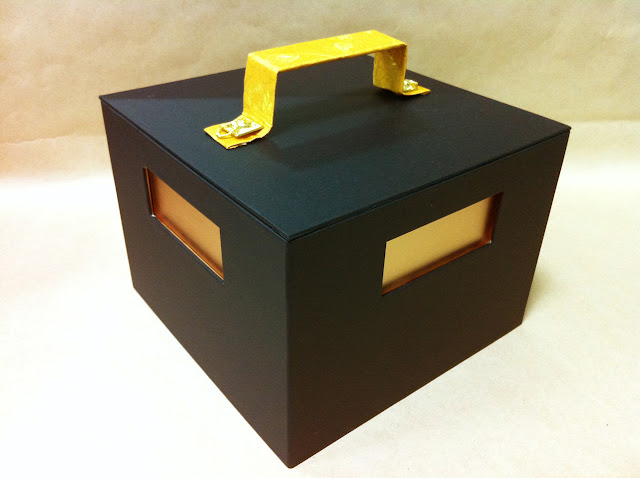

實際打樣成品

外型就一個正四方型的盒型加四邊開窗，沒什麼特別之處。

上蓋手把可不是將整個盒子提起來的作用，而是將盒子打開的功能

所以上蓋的作法是用以往的上下蓋方式再做顛倒設計
上蓋真像去吃鐵板燒師父所用來蓋住食物的工具...

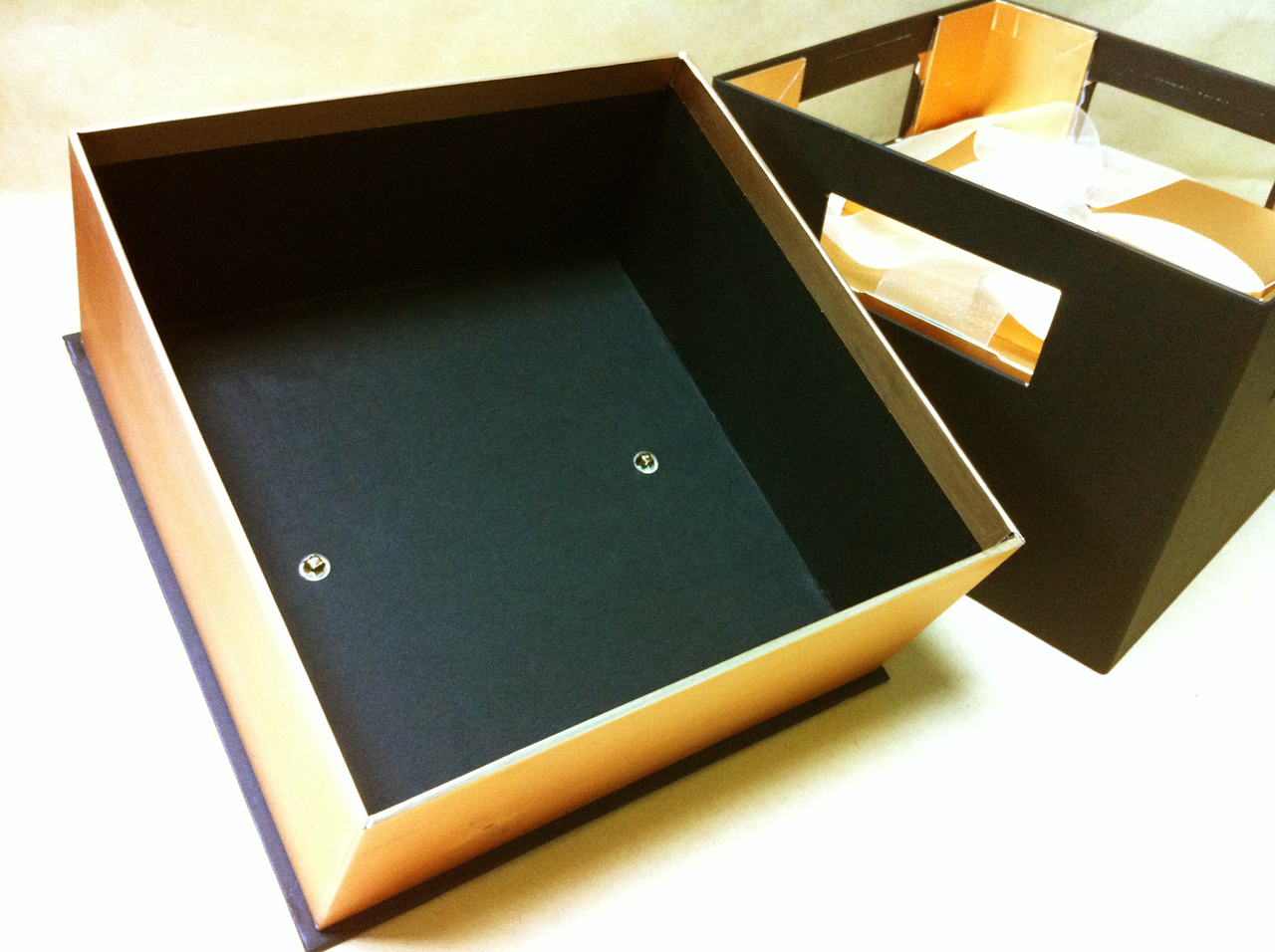

上蓋內襯貼黑色紋格紙，這樣整體才不會金夏夏也較有對比感

四邊都開窗，若將上蓋蓋上就可以看到金光閃閃的內壁更顯尊貴之氣了~~呵呵呵

若是以水平面方向望過去還可以看到第一層月餅的包裝

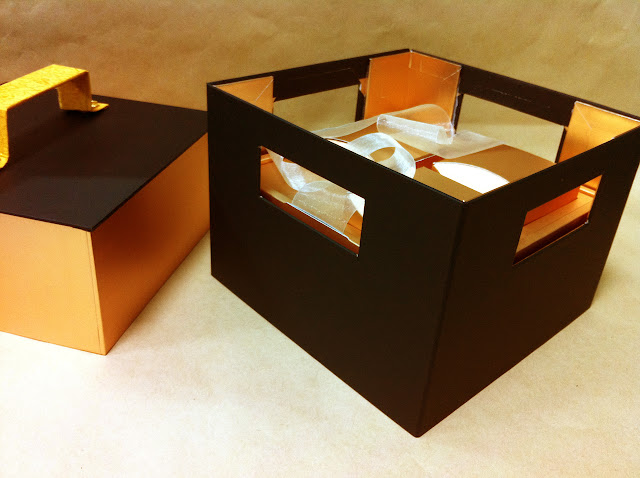

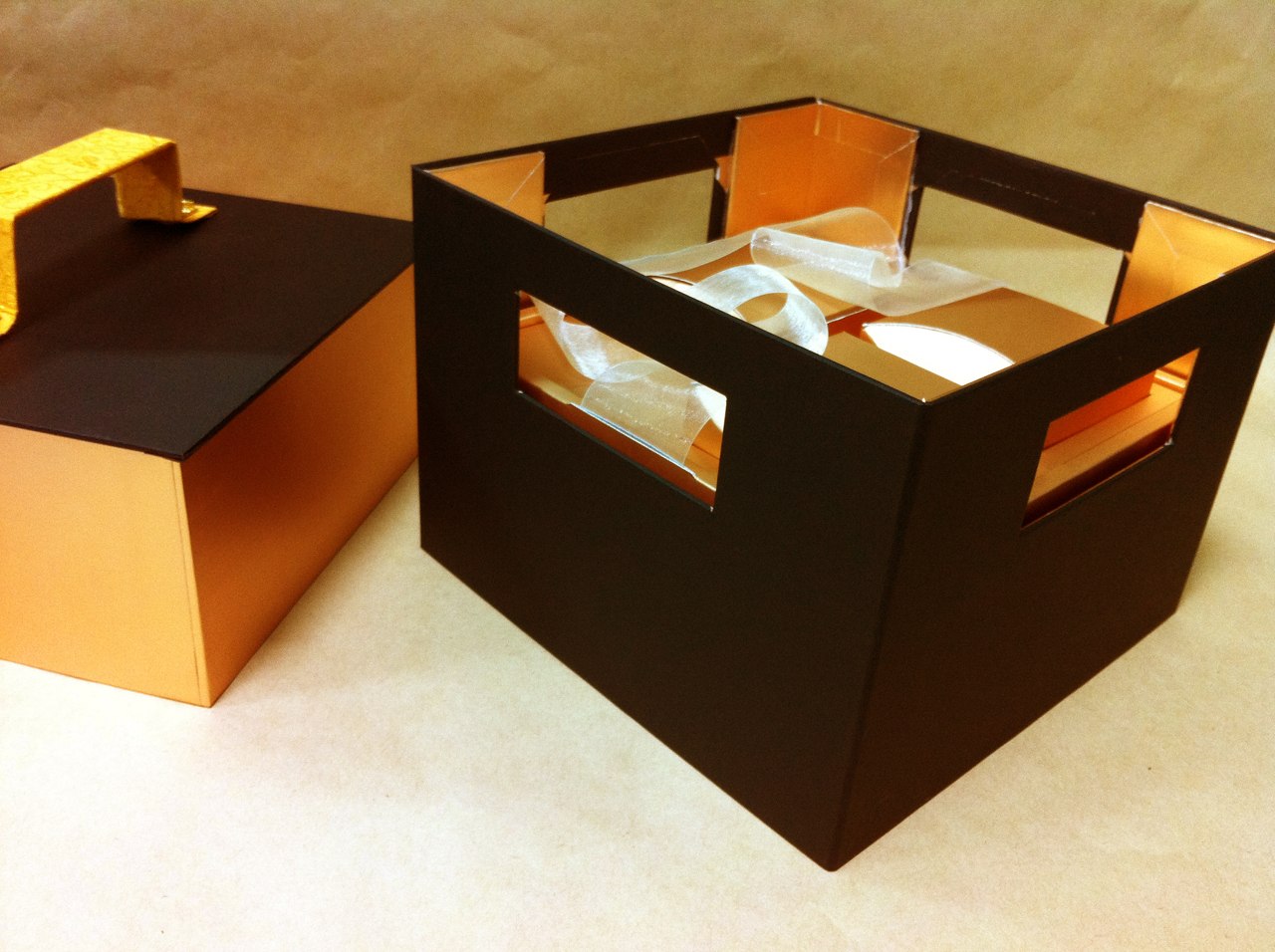

盒型裏面共有二層，為方便客戶拿取特別加上了金絲緞帶更顯嬌貴
濕盒開窗貼合真的要很準確，不準確就會樣這個樣品一樣紙芯跑出來見客 ><
內層第一層的裱紙我眼花貼錯，貼到金色，所以在內層第一層應該是要純黑
就在開窗之處有黑又有金那一層...大失敗
第二層貼的金色就正確了....

這張會較明顯，可以參考最上方那一個開窗的地方，
黑色紋格紙從開窗地方外包回來的地方就露出金色的底了....(應該一樣要貼黑色紋格紙)...失敗
不過紙厚的紙芯還是會露出來，這點就無解了...
除非是在紙漿時就染黑再製成紙板才有辦法，
不過這可是高成本一般客戶也不會接受吧!!

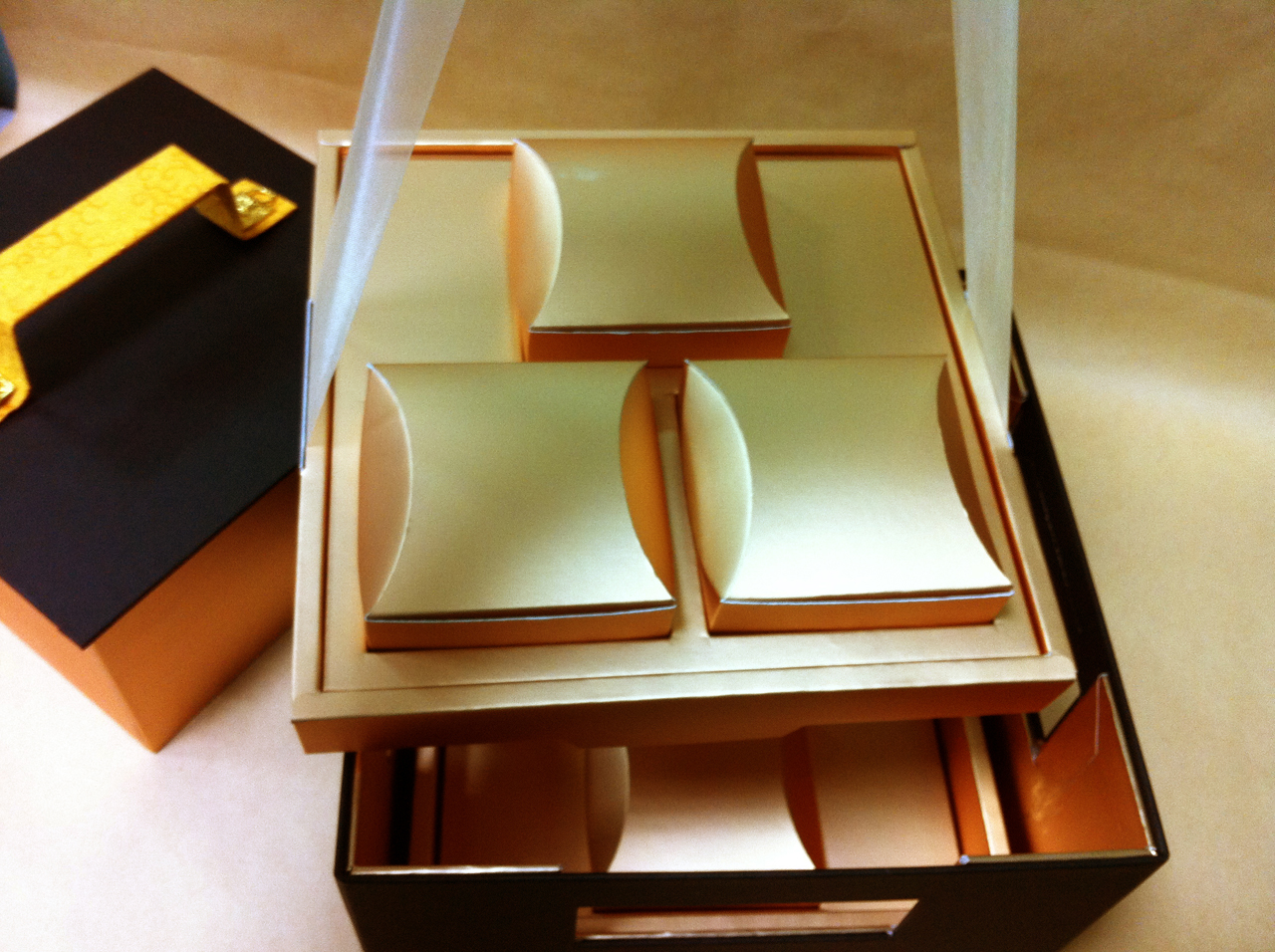

金絲緞帶的作用就是將第一層月餅提起

第一層提起後隱約看到底層的月餅包裝

上層與底層分開後共有6入月餅包裝

空照圖可以看出內盒左右上下各有邊溝
就是要用來將上蓋蓋入時不會被內盒卡住
所以底盒可是有做了相對等的機關，
這樣底盒在放入盒內組裝時也就永遠會居中而立

整體來個大會照吧!!
END

附上一張刀模參考圖讓有興趣的朋友研究研究
